算子、带宽与 Roofline 模型

所属： 基础设施层。本页边界： 怎样判断一个 kernel 是计算受限还是带宽受限。

#核心公式

P_{\mathrm{attained}}\leq\min\left(P_{\mathrm{peak}},\ I\cdot BW\right)

#符号说明

符号	含义	单位/条件
$P_{\mathrm{attained}}$	实际达到的计算吞吐	FLOP/s
$P_{\mathrm{peak}}$	硬件峰值计算吞吐	FLOP/s
$I$	算术强度	FLOP/Byte
$BW$	目标内存层的有效带宽	Byte/s
$F$	算子执行的浮点运算量	FLOPs
$Q$	从目标内存层搬运的字节数	Byte
$I^*$	Roofline 拐点（ridge point）	FLOP/Byte
$B$	有效带宽（与 $BW$ 互换使用）	Byte/s

#技术要点

算术强度定义为：

I=\mathrm{FLOPs}/\mathrm{bytes}

矩阵乘通常算术强度高；逐 token decode 常较低。
算子融合、分块和重计算主要改变字节移动。
Roofline 给出上界，不替代真实 profiling。
实际 GPU 上存在多级 Roofline：HBM、L2、L1/共享内存各有自己的带宽屋顶，kernel 可能被任意一层限制。
Prefill 阶段通常计算受限；Decode 阶段通常带宽受限。同一模型在不同阶段的有效瓶颈完全不同。

#原理与演进

#用 Roofline 定位瓶颈

I=\frac{F}{Q},\qquad I^*=\frac{P_{\mathrm{peak}}}{BW}

$F$ ：运算量； $Q$ ：从目标内存层搬运的字节； $I^*$ ：从带宽限制转为算力限制的拐点。
满足下式时，提高峰值 FLOP/s 基本不能改变上界；应减少 $Q$ 或提高有效带宽。

I<I^*

满足下式时，关注矩阵单元利用率、并行粒度和算子形状。

I>I^*

算子融合减少中间结果写回，tiling 增加片上复用；二者改变 $Q$ ，不是凭空增加硬件算力。

#为什么实际 GPU 上需要“多级 Roofline”

alt text

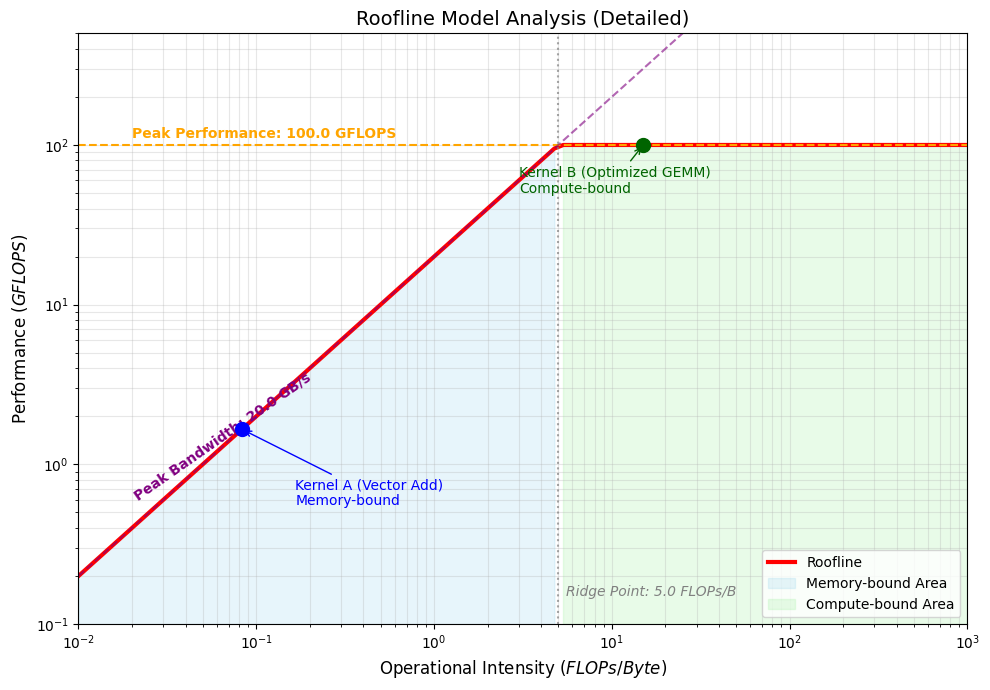

基础 Roofline 模型只画了一条带宽屋顶线，但真实 GPU 存在多个存储层次，每个层次都有自己的带宽上限。如果只使用 HBM 带宽来绘制 Roofline，kernel 可能看起来远低于屋顶，但实际上已经被 L2 或共享内存带宽限制。

NVIDIA Nsight Compute 现已内置 Roofline 分析，并支持分层 Roofline（Hierarchical Roofline） ，将 L1 和 L2 缓存层级分别绘制为不同的屋顶线。当一个 kernel 的算术强度落在 HBM 屋顶线以下但高于 L2 屋顶线时，说明该 kernel 受 HBM 带宽限制；如果落在 L2 屋顶线以下，则说明 L2 带宽或缓存命中率才是瓶颈。

这一扩展的实际价值在于：如果一个 kernel 的数据能大部分命中 L2 缓存，其有效带宽可远高于 HBM 标称带宽，Roofline 上界随之提高。反之，如果 L2 命中率低，即使 HBM 带宽充裕，实际吞吐也可能受缓存缺失影响。

#注意力算子的演进

朴素实现显式生成 $n\times n$ 注意力分数，中间读写压力大。
分块精确注意力在片上计算局部块，并用在线 softmax 合并结果，降低 HBM 传输。FlashAttention 原论文
更长上下文仍会增加计算或 KV 体积；需结合长上下文与推理分析。

边界： Roofline 是理想上界；启动开销、占用率、同步和不规则访存会使实测性能更低。

#1. 从时间下界推导 Roofline

设一次算子做 $F$ 次浮点运算，需从目标内存层搬运 $Q$ 字节；硬件峰值算力为 $P_{\mathrm{peak}}$ ，可持续有效带宽为 $B$ ：

T\geq\max\!\left(\frac{F}{P_{\mathrm{peak}}},\frac{Q}{B}\right).

两边用 $F$ 相除可得到：

P_{\mathrm{attained}}=\frac{F}{T}\leq\min(P_{\mathrm{peak}},I B),\qquad I=F/Q.

横轴 $I$ ：每搬运一字节完成多少运算；纵轴 $P$ ：实际每秒运算数。
拐点定义为：左侧是带宽屋顶，右侧是计算屋顶。

I^*=P_{\mathrm{peak}}/B

必须说明 $Q$ 针对 HBM、片上缓存还是网络测量；换一层存储， $B$ 和 $I$ 都可能变化。
该式是上界而非运行时间精确预测；启动延迟、依赖和串行比例没有包含在内。Roofline 原始论文目录

#1.1 Roofline 在 LLM 场景中的具体应用

Prefill 与 Decode 的算术强度差异。 Prefill 阶段所有输入 token 并行处理，线性层的权重加载成本被大量 token 分摊，算术强度较高，通常落在 Roofline 的计算屋顶一侧。Decode 阶段每步仅处理一个（或极少量）token，权重复用率极低，算术强度远低于拐点，落在带宽屋顶一侧。这意味着：Prefill 的优化方向是提高矩阵单元利用率（分块、低精度），Decode 的优化方向是降低每步的数据搬运量（量化和 KV 管理）。

H100 上的具体数值。 以 H100 为例：FP16 Tensor Core 峰值约 989 TFLOPS，HBM3 带宽约 3.35 TB/s，拐点约为下式所示数值，单位为 FLOP/Byte。Prefill 阶段的大批量 GEMM 算术强度可达数千，远高于拐点，属于计算受限。Decode 阶段的矩阵-向量乘算术强度约为 1 FLOP/Byte 量级，远低于拐点，属于带宽受限。

I^* \approx 989/3.35 \approx 295

分布式训练的通信 Roof。 随着分布式训练规模扩大，GPU 间通信逐渐成为性能核心瓶颈。NVLink、PCIe、InfiniBand 乃至 AllReduce 的吞吐能力都可以被抽象为新的通信屋顶。Roofline 的“带宽天花板”概念从 HBM 扩展到 NVLink 和 RDMA 层级，形成“带宽瀑布”：HBM → NVLink → RDMA，每一级的带宽数量级不同，优化时需要明确当前瓶颈在哪一级。

#2. 用三类算子判断优化方向

算子	数据访问形态	常见限制	合适的改进
大矩阵乘	权重与输入可反复复用	矩阵单元利用率、形状	分块、合适批量、低精度
逐元素激活/归一化	每元素计算少，需读写张量	HBM 带宽	与相邻算子融合
小批量 Decode	逐步依赖且权重复用少	权重/KV 带宽及启动	合并请求、KV 管理、减少搬运

#3. Tiling、融合、重计算与低精度分别改变什么

设算子需要执行的浮点运算量为 $F$ ，访问片外显存的数据量为 $Q$ ，则算术强度为：

I=\frac{F}{Q}

根据 Roofline 模型，算子的性能上限近似为：

P_{\mathrm{attainable}} \leq \min\left( P_{\mathrm{peak}}, I\cdot B_{\mathrm{mem}} \right)

优化算子的基本思路只有三类：减少显存访问量 $Q$ ；提高有效计算吞吐 $P_{\mathrm{peak}}$ ；改变计算量 $F$ 与存储量之间的权衡。

#3.1 Tiling：利用片上存储提高数据复用

Tiling（分块计算） 是把大矩阵或大张量切分成若干小块，将当前需要的数据块加载到寄存器或片上 SRAM 中，使其在被替换前参与多次计算。

以式（1）所示的矩阵乘法为例，如果直接从显存反复读取 $A$ 和 $B$ 的元素，同一个元素可能被读取多次。Tiling 将计算划分为式（2），每次把 $A,\ B$ 的一个 tile 加载到片上存储，随后在片上完成多个乘加操作。

式（1）：

C=AB

式（2）：

C_{ij}=\sum_k A_{ik}B_{kj}

假设方形 tile 的边长为 $b$ ，每个元素占 $s$ 字节。一次 tile 矩阵乘法大约需要式（1）所示次数的运算，只考虑读取两个输入 tile，显存访问量约为式（2）。算术强度近似为：

式（1）：

F_{\mathrm{tile}}\approx 2b^3

式（2）：

Q_{\mathrm{tile}}\approx 2b^2s

I_{\mathrm{tile}} \approx \frac{2b^3}{2b^2s} = \frac{b}{s}

在片上容量允许的范围内，增大 tile 可以让每次显存读取服务于更多计算。

Tiling 改变： $Q\downarrow$ ， $I\uparrow$ 。这里的 $Q\downarrow$ 指相对于无复用实现，单位计算对应的片外显存访问量下降；矩阵乘法的数学 FLOPs 基本不变。

解决的问题：减少相同数据被重复读入显存的次数；提高寄存器和共享内存中的数据复用率；将算子从 memory-bound 推向 compute-bound；更充分地利用 Tensor Core 等矩阵计算单元。

新问题：tile 太小复用不足；tile 太大寄存器或共享内存占用过高；单个线程块资源占用过大时同时驻留的线程块数量下降；边界尺寸不能被 tile 整除时需要额外处理；不合适的访存布局可能产生非合并访问或共享内存 bank conflict。

Double Buffering。 Tiling 的标准搭档是双缓冲：在计算当前 tile 的同时，异步预取下一个 tile 到另一块缓冲区。这样数据加载延迟可以被当前 tile 的计算隐藏。但双缓冲本身不增加算术强度，它优化的是延迟隐藏而非带宽利用。实测表明，在某些 kernel 中双缓冲的收益主要来自向量化加载（如 float4）而非流水线本身。

#3.2 Kernel 融合：消除中间张量的片外读写

Kernel 融合是把多个原本独立启动的算子合并到同一个 Kernel 中，使中间结果保留在寄存器或片上 SRAM，而不是写回 HBM 后再重新读取。

假设有两个逐元素算子，分别如式（1）、式（2）所示。不融合时，需要依次执行两个 Kernel，显存访问量约为式（3）（FP16 下读 $x$ 、写 $y$ 、读 $y$ 、写 $z$ ，各 $2N$ 字节）。融合后直接计算式（4），中间张量 $y$ 不再写回显存，流量如式（5）所示。若总计算量满足式（6），则算术强度从 $0.25$ 提高到 $0.5$ FLOP/Byte，翻倍。

式（1）：

y=f(x)

式（2）：

z=g(y)

式（3）：

Q_{\mathrm{unfused}}=8N

式（4）：

z=g(f(x))

式（5）：

Q_{\mathrm{fused}}=4N

式（6）：

F\approx2N

除了减少中间张量读写，融合还会减少 Kernel 启动次数。若每次 Kernel 启动开销为 $T_{\mathrm{launch}}$ ，将 $K$ 个 Kernel 融合为一个，理论上可减少约 $(K-1)T_{\mathrm{launch}}$ 的启动开销。

Kernel 融合改变： $Q\downarrow$ ， $N_{\mathrm{launch}}\downarrow$ ， $I\uparrow$ 。

解决的问题：减少中间张量写入和读取 HBM；减少 Kernel 启动及同步开销；提高逐元素算子、归一化和激活函数的执行效率；降低短小 Kernel 之间的调度开销。

典型融合：Linear → Bias → Activation 可以融合为 FusedLinearBiasActivation；Residual → Dropout → LayerNorm 融合为一个 Kernel。

新问题：

融合后单个 Kernel 的寄存器需求可能明显增加。当寄存器需求超过硬件或编译器分配上限时，发生 Register spilling（寄存器溢出） ，中间数据被重新写入本地内存或显存。PTXAS 编译器会为整个 kernel 做联合寄存器分配，一个“寄存器贪婪”的子 kernel 可能抬升整个二进制的寄存器占用，导致所有子 kernel 的 occupancy 下降。
Kernel 过大可能降低 occupancy。在 Blackwell 等架构上，强制将两个高寄存器需求的线程块放入同一 SM 可能导致寄存器溢出，反而降低性能。
算子之间如果存在复杂分支、动态形状或全局同步，不适合融合。
过度融合增加编译时间和调优难度；中间结果不再物化后，调试和性能分析更困难。

因此，融合的目标不是“把所有算子放进同一个 Kernel”，而是消除收益明显、依赖关系简单的中间显存访问。

#3.3 重计算：用额外 FLOPs 换取显存容量和搬运量

重计算（Recomputation / Activation Checkpointing） 是指前向传播时不保存某些中间激活，反向传播需要这些激活时再根据输入重新计算。

设原始计算量为 $F$ ，重计算引入额外计算量 $F_{\mathrm{re}}$ ，则有式（1）。如果原本需要保存的激活占用 $M_{\mathrm{act}}$ ，重计算后只保留部分检查点，如式（2）所示。

式（1）：

F'=F+F_{\mathrm{re}}

式（2）：

M'_{\mathrm{act}}<M_{\mathrm{act}}

重计算改变： $F\uparrow$ ， $M_{\mathrm{act}}\downarrow$ ，部分实现中 $Q\downarrow$ 。

只有当下面的收益足够大时，重计算才值得采用：

\frac{Q_{\mathrm{saved}}}{B_{\mathrm{mem}}} > \frac{F_{\mathrm{re}}}{P_{\mathrm{compute}}}

更常见的情况是：即使重计算不能直接缩短单步时间，它也能降低激活显存，从而允许更大的 batch size、更长的上下文或更大的模型。

解决的问题：减少训练时激活显存；允许增加序列长度或 batch size；让原本无法放入显存的模型能够训练；避免将大量激活卸载到 CPU 或磁盘。

新问题：反向传播需要重复执行部分前向计算，训练 FLOPs 和单步时间增加；检查点切分过细时调度与 Kernel 启动开销增加；切分过粗时显存节省有限；随机操作需要保证前后重计算的一致性；对计算密集型算子，重计算代价可能明显高于节省的显存搬运。

#3.4 低精度：减少单元素字节数并提高计算吞吐

低精度计算将 FP32 数据转换为 BF16、FP16、FP8、INT8 或更低位宽格式。

若张量包含 $N$ 个元素，每元素占 $s$ 字节，则 FP32、FP16、INT8 的存储量分别为 $4N,\ 2N,\ N$ 。在 FLOPs 不变的近似下，从 FP32 变为 FP16 后，算术强度约提高为原来的 2 倍。低精度还可能启用专门的矩阵计算单元，使下式成立。

P_{\mathrm{peak,low}}>P_{\mathrm{peak,FP32}}

低精度改变： $Q\downarrow$ ， $I\uparrow$ ， $P_{\mathrm{peak}}\uparrow$ 。

解决的问题：减少权重、激活、梯度和 KV Cache 的容量；降低显存带宽压力；提高 Tensor Core 等矩阵单元的吞吐；提高可支持的 batch size 和并发数。

新问题：表示范围不足可能产生上溢或下溢；尾数位减少增加舍入误差；激活和权重中的离群值降低量化精度；量化与反量化产生额外计算；如果硬件没有对应低精度 Kernel，文件变小不一定意味着推理更快；某些归约、归一化或优化器状态仍需使用较高精度。

#3.5 四种技术改变的对象不同

技术	主要改变	核心收益	主要代价
Tiling	降低单位计算对应的片外访问量 $Q$	提高数据复用与算术强度	片上资源占用增加
Kernel 融合	降低中间张量访问量和启动次数	减少 HBM 流量与调度开销	寄存器压力和 Kernel 复杂度增加
重计算	增加 $F$ ，降低激活容量	用计算换显存	训练 FLOPs 和时间增加
低精度	降低每元素字节数，可能提高峰值吞吐	降低容量和带宽压力	数值误差及转换开销

#3.6 这些优化为什么会互相冲突

这些技术并不能无限叠加，因为它们会竞争寄存器、共享内存、计算单元和调度资源。

更大的 tile 可能降低并发度。 tile 增大通常提高数据复用，但会增加每个线程块的共享内存和寄存器占用，导致同时驻留的线程块数量下降。当 occupancy 下降时，GPU 隐藏访存延迟的能力可能减弱。

过度融合可能造成寄存器溢出。 融合更多算子需要同时保留更多中间值。如果寄存器需求超过硬件上限，中间数据可能发生 register spilling，此时融合原本想消除的显存访问可能重新出现。在 PyTorch Inductor 中，编译器会在融合时检查寄存器溢出和 occupancy 影响，只有收益明显时才选择融合。

重计算会与计算密集型算子争抢算力。 如果算子原本已经是 compute-bound（下式），增加重计算会直接增加关键路径上的 FLOPs，而显存流量下降无法带来足够收益。

I>I_{\mathrm{ridge}}

低精度可能引入转换与反量化开销。 如果低精度数据在计算前必须转换为高精度，当张量较小或 Kernel 不匹配时，转换开销可能抵消带宽收益。

#3.7 判断优化是否有效

不能只比较理论 FLOPs，而应同时检查：HBM 实际读写字节数是否下降；算术强度是否提高；Kernel 启动次数是否减少；寄存器和共享内存占用是否过高；occupancy 是否下降；是否出现 register spilling；实际吞吐和端到端延迟是否改善；低精度是否造成不可接受的数值误差。

最终目标不是让某个局部指标最大，而是降低端到端时间：

T_{\mathrm{total}} = T_{\mathrm{compute}} + T_{\mathrm{memory}} + T_{\mathrm{launch}} + T_{\mathrm{synchronization}} + T_{\mathrm{communication}}

技术路线可以概括为：无数据复用 → Tiling 提高片上复用 → Kernel 融合消除中间显存访问 → 重计算用 FLOPs 换显存 → 低精度减少每元素字节数并提高专用计算吞吐 → 联合调优寄存器、共享内存、并发度与数值精度。

#4. FlashAttention 的准确数学含义

普通注意力常显式写出式（1）和式（2）。当序列长度为 $n$ ，中间分数矩阵有 $O(n^2)$ 元素。

式（1）：

S=QK^\top

式（2）：

P=\operatorname{softmax}(S)

对某一查询行分块处理 logits $s_j$ ，维护当前最大值 $m$ 、归一化和 $l$ 、未归一化输出 $o$ ：

\begin{aligned} m'&=\max(m,\max_j s_j),\\ l'&=e^{m-m'}l+\sum_j e^{s_j-m'},\\ o'&=e^{m-m'}o+\sum_j e^{s_j-m'}v_j,\qquad \operatorname{Attn}=o'/l'. \end{aligned}

这组在线更新保持与完整 softmax 相同的数学结果（有限精度下允许数值舍入差异）。
只在片上处理当前块，避免把完整分数矩阵反复写到 HBM；因此是 I/O 改善，不是把全注意力改成近似稀疏注意力。FlashAttention 原论文
长序列的成对乘积计算仍存在；长度能力与算法复杂度分别由长上下文解释。

#4.1 FlashAttention 的 I/O 复杂度分析

标准注意力的 HBM 访问量。 标准注意力分三步执行：第一步计算式（1），读 $Q,\ K$ ，写 $S$ ；第二步对 $S$ 做 softmax，读 $S$ ，写 $P$ ；第三步计算 $PV$ ，读 $P,\ V$ ，写 $O$ 。总 HBM 访问量约为 $4N^2+4Nd$ 字节（FP16 下乘 2），主导项为 $O(N^2)$ 。当满足式（2）时，仅一个中间矩阵的 HBM 流量就约 32 GB。

式（1）：

S=QK^\top

式（2）：

N=128K

FlashAttention 的 HBM 访问量。 FlashAttention 将 $Q,\ K,\ V$ 分块，只将当前块加载到 SRAM， $N\times N$ 的分数矩阵从不写入 HBM。外循环遍历 $Q$ 块，内循环遍历 $K,\ V$ 块。 $K$ 和 $V$ 块被读取下式所示次数，总访问量为 $2Nd + 2N^2d/B_r$ ，主导项为 $O(N^2d/B_r)$ 。当 $B_r$ 取最优值 $O(M/d)$ 时（ $M$ 为 SRAM 大小），复杂度为 $O(N^2d^2/M)$ 。

T_r = N/B_r

数量级对比。 在典型配置下（式（1）、式（2）、FP16），标准注意力将约 97% 的 HBM 流量浪费在中间 $N\times N$ 矩阵上，FlashAttention 将 HBM 流量降低约 33 倍。由于 HBM 读写速度远慢于 SRAM，即使 FlashAttention 执行了更多 FLOPs（用于在线 softmax 的重缩放），总运行时间仍然显著减少。

式（1）：

N=4096

式（2）：

d=128

边界条件。 FlashAttention 的收益在 prefill 阶段最大，因为 prefill 处理大量 token 的并行注意力，中间矩阵的 HBM 流量是主导瓶颈。单 token decode 阶段的注意力计算只涉及一个查询向量与已有 KV 的交互，中间矩阵本来就很小，FlashAttention 带来的差异有限。GQA/MQA 通过减少 KV 头数来降低 KV Cache 大小，与 FlashAttention 的 I/O 优化是正交的。

#5. 性能低于屋顶时怎样解释

观察	可能机制
HBM 带宽已接近有效上限	算子受搬运限制
带宽和算力都低	小算子、同步、占用不足、数据依赖
大 batch 快、小 batch 慢	权重复用与并行度不同
多卡比单卡慢	通信/同步超过并行收益
分层 Roofline 中位于 L2 屋顶线以下	L2 带宽或缓存命中率是瓶颈

测量口径： 同时记录端到端延迟、每阶段耗时、有效带宽、实际矩阵形状和设备忙时。NVIDIA Nsight Compute 的 SpeedOfLight_RooflineChart 功能可直接在 profiling 时收集 Roofline 数据，并支持通过自定义 Hierarchical Roofline 配置文件扩展到 L1 和 L2 层级。Roofline 只能定位方向，不能代替实验结果。
